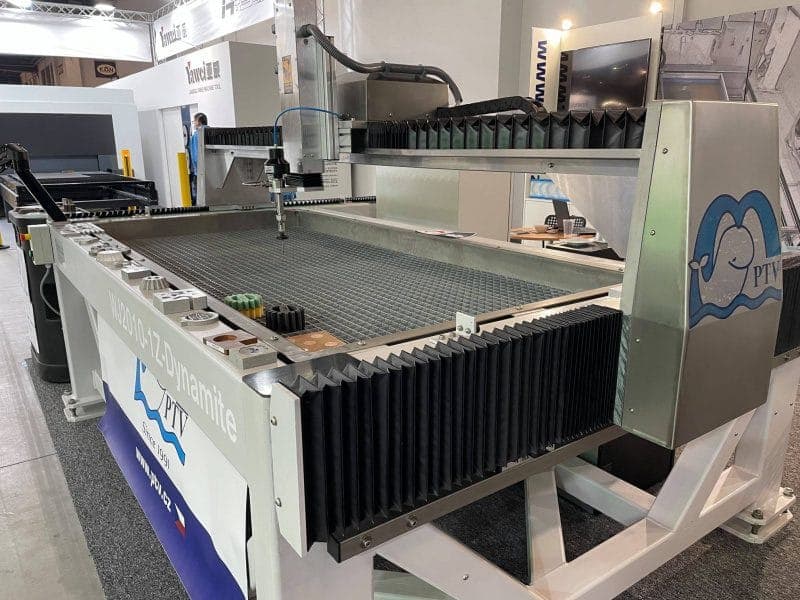

5-osiowa głowica uchylno-obrotowa z napędem bezpośrednim rewolucjonizuje cięcie waterjetem

Precyzja, prędkość i bezkompromisowa dokładność wymiarowa to kluczowe wymagania stawiane współczesnym systemom cięcia strumieniem wody. Odpowiedzią na te wyzwania jest nowa, automatyczna głowica 5-osiowa, która dzięki eliminacji tradycyjnych przekładni i zaawansowanej mechanice 3D redefiniuje standardy obróbki materiałów. Poznaj technologię, która rewolucjonizuje rynek maszyn do cięcia wodą i zapewnia idealnie prostopadłe cięcie bez strat energii.

W nowoczesnym przemyśle produkcyjnym precyzja, prędkość i bezkompromisowa dokładność wymiarowa stanowią kluczowe wymagania stawiane współczesnym systemom cięcia strumieniem wody.

Tradycyjne maszyny do cięcia wodą często zmagają się z fizycznymi ograniczeniami wynikającymi z naturalnego rozproszenia energii strumienia tnącego, co bezpośrednio przekłada się na powstawanie błędów obróbczych.

Odpowiedzią na te wyzwania jest innowacyjna, automatyczna uchylno-obrotowa głowica 5-osiowa, która dzięki zaawansowanej mechanice przestrzennej 3D oraz implementacji silników momentowych całkowicie redefiniuje dotychczasowe standardy i wyznacza nowy kierunek w technologii waterjet.

Dynamiczna kompensacja stożkowatości i eliminacja błędów

Jedną z najważniejszych zalet tej głowicy jest zintegrowana funkcja dynamicznej kompensacji efektu stożkowatości, która skutecznie eliminuje błędy spowodowane stratą energii strumienia tnącego w miarę zagłębiania się w strukturę materiału.

Urządzenie to umożliwia w pełni prostopadłe cięcie, co pozwala radykalnie zwiększyć dokładność wymiarową każdego obrabianego detalu. Zaawansowana funkcjonalność systemu opiera się na dodatkowej mechanice 3D, która jest sterowana numerycznie na podstawie dedykowanej, technologicznej bazy materiałów.

Dzięki temu rozwiązaniu waterjet PTV automatycznie dostosowuje parametry pracy, co pozwala na bezkolizyjne i niezwykle płynne cięcie płaskich elementów pod kątem w zakresie od 0 do 60 stopni, a w pełnym spektrum roboczym nawet w granicach plus i minus 60 stopni. Wszystkie te zaawansowane funkcje są w pełni kontrolowane przez centralny system CNC stołu, co gwarantuje spójność działania i najwyższą powtarzalność.

Innowacyjny napęd bezpośredni i kinematyka osi

Fundamentem wyjątkowej dynamiki opisywanej głowicy jest zastosowanie nowoczesnego napędu bezpośredniego realizowanego za pomocą silników momentowych, co oznacza całkowitą eliminację tradycyjnych przekładni mechanicznych. Rozwiązanie to pozwoliło na usunięcie luzów nawrotnych oraz drastyczne zmniejszenie zużycia komponentów. Konstrukcja opiera się na dwóch sprzężonych ze sobą osiach. Oś obrotowa C, pełniąca funkcję osi wiszącej, charakteryzuje się imponującym zakresem obrotu wynoszącym aż plus i minus 720 stopni oraz prędkością obrotową sięgającą 180 stopni na sekundę. Współpracuje z nią oś obrotowa A, która została ustawiona pod stałym kątem 45 stopni w stosunku do osi C. Oś A oferuje zakres obrotu wynoszący plus i minus 90 stopni i porusza się z analogiczną prędkością obrotową na poziomie plus i minus 90 stopni.

Obie osie napędzane są niezależnymi silnikami momentowymi bez użycia przekładni, co zapewnia niespotykaną dotąd płynność ruchu i błyskawiczną reakcję na komendy sterownika.

Bezpieczeństwo pracy i podwyższona trwałość komponentów

Tak zaawansowane możliwości kinematyczne wymagały wdrożenia równie nowoczesnych systemów ochrony i zabezpieczeń. W głowicy zaimplementowano unikalny system bezpieczeństwa oparty na czułych, uchylnych czujnikach, które w trybie ciągłym monitorują położenie samej głowicy oraz precyzyjną pozycję strumienia tnącego wewnątrz przestrzeni roboczej.

System ten natychmiast wykrywa potencjalne anomalie, skutecznie eliminując jakiekolwiek zagrożenia dla operatora maszyny oraz eliminując ryzyko kosztownego uszkodzenia struktury stołu tnącego. Dodatkowo, mając na uwadze ekstremalnie trudne środowisko pracy charakteryzujące się stałą obecnością wody i ścierniwa, konstrukcja zyskała zwiększone zabezpieczenie przeciwwilgociowe wszystkich komponentów elektrycznych oraz mechanicznych.

Długowieczność i stałą geometrię cięcia gwarantuje także zastosowanie najwyższej jakości diamentowej kryzy, która wykazuje doskonałą odporność na zużycie, czyniąc tę 5-osiową głowicę bezkonkurencyjnym narzędziem do zadań specjalnych w waterjetach PTV.

Zachęcamy do zapoznania się z katalogiem maszyn do cięcia wodą, waterjet PTV oraz pozostałych produktów. W przypadku pytań pozostajemy do Państwa dyspozycji.
