Podnośnik nożycowy czy przegubowy – jak dobrać maszynę do prac na wysokości?
Podnośnik nożycowy sprawdza się wtedy, gdy miejsce pracy znajduje się bezpośrednio nad maszyną i potrzebna jest duża, stabilna platforma robocza. Podnośnik przegubowy (wysięgnik) wybierzesz wtedy, gdy musisz ominąć przeszkodę konstrukcyjną lub sięgnąć naprawdę wysoko. Pozwala dotrzeć do trudno dostę
Podnośnik nożycowy sprawdza się wtedy, gdy miejsce pracy znajduje się bezpośrednio nad maszyną i potrzebna jest duża, stabilna platforma robocza. Podnośnik przegubowy (wysięgnik) wybierzesz wtedy, gdy musisz ominąć przeszkodę konstrukcyjną lub sięgnąć naprawdę wysoko. Pozwala dotrzeć do trudno dostępnego punktu z boku lub od góry.
Ta prosta reguła pozwala odrzucić większość błędnych typów maszyn jeszcze przed porównywaniem parametrów technicznych.
Przy porównaniu podnośnika nożycowego i przegubowego najważniejsze są trzy kwestie: sposób dojścia do punktu pracy, wielkość platformy roboczej oraz potrzebny zasięg boczny. Typ terenu też ma znaczenie, ale nie powinien być traktowany jako podstawowa różnica między tymi maszynami, bo zarówno nożycówki, jak i wysięgniki występują w wersjach elektrycznych oraz terenowych.
Nożycówka daje dużą, stabilną platformę – w większych modelach nawet powyżej 4 m długości po rozłożeniu. Jej podstawowy ruch odbywa się pionowo, dlatego najlepiej sprawdza się wtedy, gdy maszyna może stanąć bezpośrednio pod miejscem pracy. W wielu modelach dostępny jest jednak wysuwany pomost, który pozwala lekko zwiększyć zasięg roboczy poza obrys maszyny. Nie jest to pełny zasięg boczny jak w podnośniku przegubowym, ale w praktyce bywa wystarczający przy prostych pracach montażowych lub instalacyjnych.
Podnośnik przegubowy zapewnia znacznie większą swobodę manewru. Kilka, a w większych modelach kilkanaście metrów zasięgu bocznego pozwala ominąć przeszkodę, pracować nad dachem instalacji, za krawędzią budynku albo za elementem konstrukcyjnym. Ceną za tę elastyczność jest mniejszy kosz roboczy – zazwyczaj przeznaczony dla jednej lub dwóch osób z narzędziami.
Co to oznacza w praktyce? Duża platforma nożycówki sprawdzi się przy montażu instalacji wzdłuż długiej ściany. Przegubowy wysięgnik będzie niezbędny wszędzie tam, gdzie prostą drogę w pionie blokują elementy konstrukcji – rury, kratownice, stropy.
Polskie prawo (Rozporządzenie z 26 września 1997 r.) definiuje pracę na wysokości jako każdą czynność wykonywaną co najmniej 1 m nad poziomem podłogi lub ziemi. Próg jest niski – już przy nim obowiązują wymogi dotyczące zabezpieczeń. Podesty ruchome, w tym nożycowe i przegubowe, są jednym z podstawowych środków ochrony zbiorowej spełniających te wymagania. Dobór maszyny sprowadza się do trzech pytań. Czy potrzebny jest zasięg boczny? Jak duża musi być powierzchnia robocza? Na jakiej wysokości potrzebujemy wykonać prace?
Odpowiedzi na nie prowadzą wprost do wyboru między nożycówką a wysięgnikiem przegubowym.

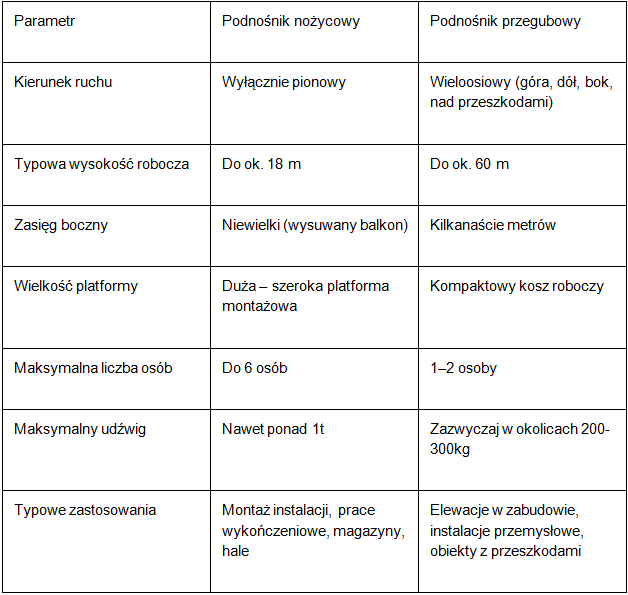

Podnośnik nożycowy a przegubowy – czym się różnią w praktyce?

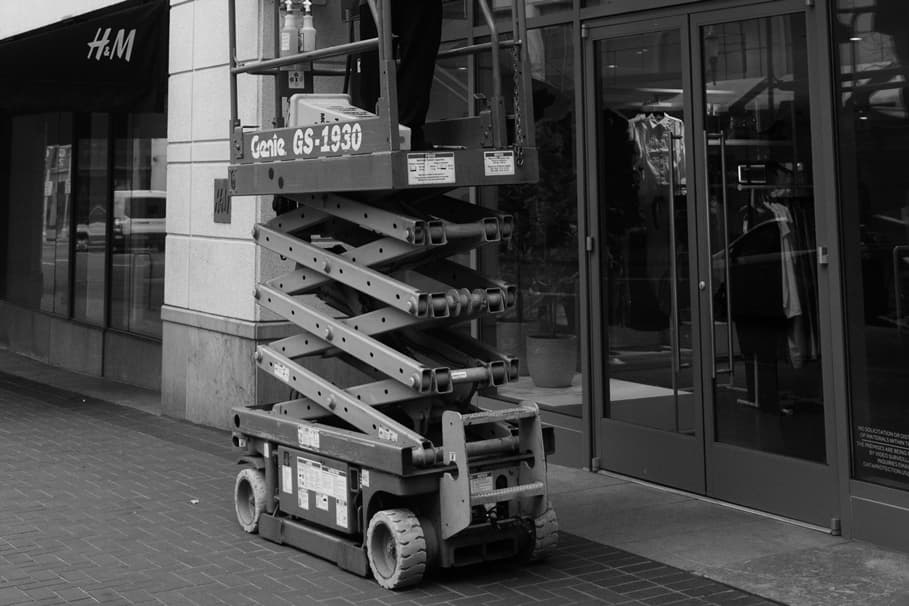

Podnośnik nożycowy unosi platformę wyłącznie w pionie. Podnośnik przegubowy (wysięgnik przegubowy) to zupełnie inna filozofia – łamane ramię pozwala przemieszczać kosz w wielu osiach jednocześnie. Ta różnica w kierunku ruchu przekłada się bezpośrednio na zastosowania, zasięg i liczbę osób na platformie. Decyduje też o tym, do jakich projektów dana maszyna faktycznie się nadaje.
Mechanizm nożycowy działa prosto: krzyżakowe ramiona rozkładają się równomiernie i podnoszą platformę pionowo do góry. Konstrukcja daje dużą powierzchnię roboczą i wysoką stabilność. Ruch boczny jest jednak całkowicie wykluczony.
Wysięgnik przegubowy z kolei ma łamane ramię złożone z kilku segmentów połączonych przegubami. Operator może dzięki temu ominąć przeszkody. Wysunie kosz nad dach budynku, balustradę instalacji przemysłowej albo element konstrukcji. Dotrze tam, gdzie nożycówka fizycznie nie sięgnie.
Krótko mówiąc: jedna maszyna jedzie prosto do góry, druga potrafi „zaglądać za róg”.
Większe nożycówki pomieszczą nawet do sześciu osób z narzędziami i sporym udźwigiem. W praktyce to stabilna platforma montażowa do prac na dużych, płaskich powierzchniach. Montaż oświetlenia w hali czy układanie instalacji pod stropem – wszędzie tam, gdzie ekipa potrzebuje szerokiego podestu na jednej wysokości.
Wysięgniki przegubowe grają w innej lidze, jeśli chodzi o zasięg. Pracują na wysokościach sięgających blisko sześćdziesięciu metrów. Boczny wysięg pozwala manewrować nad przeszkodami w gęstej zabudowie.
Gdy projekt wymaga dużych wysokości na otwartej przestrzeni – bez konieczności omijania przeszkód – warto rozważyć podnośnik teleskopowy. Proste, wysuwane ramię osiąga duże wysokości szybciej niż wysięgnik przegubowy. Nie pozwala jednak na tak precyzyjne manewry jak podnośniki przegubowe.
Co to oznacza przy planowaniu prac? Wybór między nożycówką a wysięgnikiem przegubowym sprowadza się do trzech pytań. Czy potrzebujecie zasięgu bocznego? Ile osób pracuje jednocześnie na platformie? Czy na drodze do punktu roboczego stoją przeszkody?
Kiedy wybrać podnośnik nożycowy, a kiedy przegubowy?
Wynajęte podnośniki nożycowe sprawdzą się wszędzie tam, gdzie maszyna może stanąć bezpośrednio pod miejscem pracy. Podnośnik przegubowy wybierzesz wtedy, gdy między maszyną a punktem roboczym stoi przeszkoda. To jedno kryterium rozstrzyga większość dylematów. Operator musi czasem ominąć balkon, attykę, wyspę handlową albo inny element konstrukcyjny. Nożycowy mechanizm podnoszenia pionowego po prostu nie pozwoli mu wtedy dotrzeć do celu.
Nożycówka unosi platformę wyłącznie w pionie. Sprawdza się więc przy montażu instalacji pod stropem hali, inwentaryzacji magazynu na dużych wysokościach regałowych i pracach przy sufitach podwieszanych. Duża powierzchnia kosza roboczego – często powyżej 3 m² – pozwala zabrać materiały i narzędzia. Skraca to czas realizacji zadania.
Podnośnik przegubowy rozwiązuje problem niedostępności pionowej. Ramiona przegubowe pozwalają „zajechać” koszem nad dach budynku, za elewację z balkonami albo nad wyspę w centrum handlowym. Maszyna nie musi stać bezpośrednio pod punktem pracy. Zasięg boczny sięga kilku metrów, a w większych modelach nawet kilkunastu. Daje to operatorowi swobodę manewru niemożliwą do uzyskania na nożycówce.
Co to oznacza w praktyce przy planowaniu dojazdu? Przed wyborem maszyny warto zmierzyć światło bram, korytarzy i przejść na trasie do stanowiska pracy. Kompaktowa nożycówka zaczyna się od około 0,8 m szerokości. Modele o większym udźwigu mają jednak podwozia przekraczające 1,2 m. Podnośnik przegubowy bywa jeszcze szerszy – szczególnie w wariantach terenowych. Pominięcie tego pomiaru kończy się przestojem i wymianą maszyny.
Rodzaj i charakter prac przesądzają o wyborze. Poniższe zestawienie porządkuje najczęstsze scenariusze:
● montaż instalacji pod stropem hali – podnośnik nożycowy, bo platforma stoi bezpośrednio pod punktem pracy i oferuje dużą powierzchnię roboczą
● inwentaryzacja magazynu wysokiego składowania – podnośnik nożycowy, bo wymaga wyłącznie ruchu pionowego i stabilnego kosza na ładunek
● prace na elewacji z balkonami lub gzymsami – podnośnik przegubowy, bo ramiona omijają wystające elementy konstrukcji
● konserwacja oświetlenia w centrum handlowym z wyspami – podnośnik przegubowy, bo kosz musi dotrzeć nad przeszkodę bez możliwości ustawienia maszyny pod nią
● dojazd nad dach niskiego budynku z poziomu terenu – podnośnik przegubowy, bo zasięg boczny pozwala „zajechać” koszem ponad krawędź dachu
● wąskie korytarze lub bramy poniżej 1,2 m – podnośnik nożycowy w wersji kompaktowej po wcześniejszym pomiarze światła przejazdu
Kluczowa zasada decyzyjna: jeśli między podwoziem maszyny a miejscem pracy istnieje jakakolwiek przeszkoda fizyczna, podnośnik nożycowy odpada. Pozostaje maszyna z ramieniem przegubowym lub teleskopowym.
Jak prawidłowo wyliczyć wymaganą wysokość roboczą i zasięg boczny?
Wysokość robocza to maksymalna wysokość, na jakiej operator może wykonywać pracę – stojąc na platformie z wyciągniętą ręką. Wiele osób myli ją z wysokością platformy. Taki błąd kończy się wynajmem maszyny o nieodpowiednim zasięgu.
Różnica między tymi wartościami wynosi około 2 metrów. Tyle dodaje wzrost operatora plus zasięg uniesionej ręki.
Co to oznacza w praktyce? Najpierw zmierz wysokość punktu pracy – np. spód stropu, krawędź elewacji albo instalację pod dachem. Od tej wartości odejmij 2 metrów i otrzymasz minimalną wymaganą wysokość platformy.
Przykład: punkt pracy na 12 metrach oznacza, że platforma musi unosić operatora na co najmniej 10 metrów. Do tak wyliczonej wartości warto dorzucić zapas 1–2 metrów. Dzięki temu operator nie sięga na granicy zasięgu. Praca w wymuszonej pozycji spowalnia i zwiększa ryzyko.
Zasięg boczny – ma znaczenie przede wszystkim przy wysięgnikach: podnośnikach przegubowych i teleskopowych. Żeby go obliczyć, zmierz odległość poziomą od najbliższego możliwego miejsca ustawienia maszyny do punktu pracy.
Pamiętaj o przeszkodach: ogrodzeniach, ścianach, urządzeniach na dachu czy zaparkowanych pojazdach. Producenci publikują diagramy zasięgu, które pokazują zależność między wysokością podnoszenia a odległością poziomą w każdej konfiguracji ramienia. Analiza takiego diagramu przed wynajmem eliminuje ryzyko, że maszyna nie dosięgnie stanowiska roboczego.
Nie każda praca wymaga jednak zasięgu bocznego. Nożycówki z zasilaniem elektrycznym oferują udźwig przekraczający często 300 kg. Dają dostęp na wysokość kilkunastu metrów. Sprawdzają się przy precyzyjnych montażach wewnętrznych, gdzie zasięg boczny nie jest potrzebny.
Gdy trzeba pracować nad przeszkodą, lepszym wyborem będzie wynajem podnośników przegubowych. Jego wielosegmentowe ramię zapewnia zarówno pionowy, jak i poziomy zasięg.
Krótko: od wysokości punktu pracy odejmij 2 metry i dodaj zapas 1–2 m. Przy wysięgnikach zmierz też poziomą odległość do stanowiska roboczego i zweryfikuj ją na diagramie zasięgu producenta.
Zasilanie elektryczne czy spalinowe i jaki typ ogumienia?

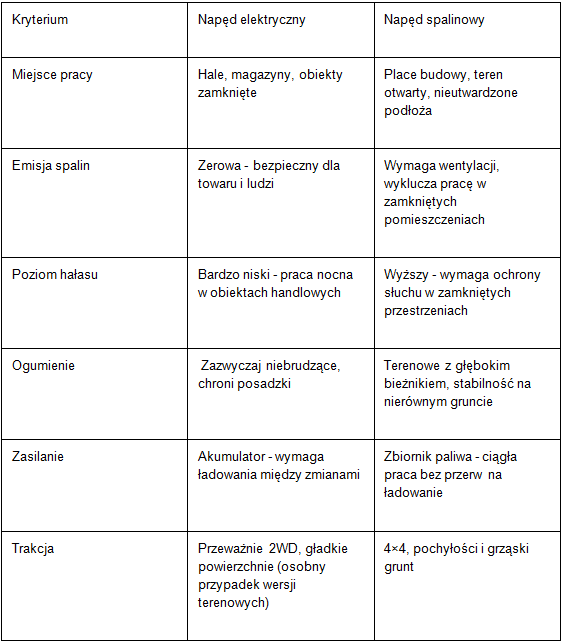

Miejsce pracy – nie cena maszyny – powinno decydować o wyborze napędu. To jedna z pierwszych kwestii przy doborze podnośnika. Błędny typ napędu może całkowicie wykluczyć maszynę z użycia na danym obiekcie.
Podnośniki elektryczne nie emitują spalin i pracują cicho. Sprawdzają się w zamkniętych halach magazynowych, centrach logistycznych czy obiektach handlowych – także podczas zmian nocnych. Brak spalin eliminuje ryzyko skażenia towaru i narażenia ludzi na toksyczne opary. Warto jednak pamiętać, że napęd elektryczny nie oznacza wyłącznie pracy wewnątrz budynków. Dostępne są także elektryczne podnośniki, przeznaczone do pracy na zewnątrz, na utwardzonych lub częściowo wymagających nawierzchniach.
Napęd spalinowy daje dużą niezależność w długiej pracy na zewnątrz i dobrze sprawdza się tam, gdzie maszyna ma przez wiele godzin działać bez przerw na ładowanie.. Pozwala pokonywać grząski lub pochyły teren. Maszyny spalinowe z napędem 4×4 radzą sobie na nieutwardzonych podłożach.
Osobną grupą są podnośniki hybrydowe. Mogą pracować bezemisyjnie w hali lub w strefach wymagających ograniczenia spalin, a jednocześnie korzystać z silnika spalinowego podczas dłuższej pracy na zewnątrz. To rozwiązanie sprawdza się wtedy, gdy jedna maszyna ma obsłużyć zarówno prace wewnętrzne, jak i zewnętrzne.
Co to oznacza w praktyce? Podnośnik pracujący wewnątrz hali wymaga napędu elektrycznego – innej sensownej opcji po prostu nie ma. Jeśli natomiast maszyna trafia na plac budowy z nierównym gruntem, najczęściej to właśnie podnośnik spalinowy napęd 4×4 zapewni niezależność i mobilność.
Równie ważny jest typ ogumienia. Jasne koła niebrudzące stosuje się w halach produkcyjnych, magazynach i pomieszczeniach z delikatnymi posadzkami. Nie zostawiają śladów na żywicach epoksydowych ani płytkach. Ogumienie terenowe z głębokim bieżnikiem daje stabilność na żwirze, błocie i nierównym gruncie. Wewnątrz budynku zniszczyłoby jednak posadzkę w ciągu kilku godzin.
Osobna kwestia to nacisk na podłoże. Ciężka nożycówka o masie powyżej 3 ton potrafi uszkodzić delikatną posadzkę nawet przy jasnym ogumieniu. Wewnątrz obiektów stosuje się wtedy płyty dociskowe – stalowe lub gumowe podkładki. Rozkładają one ciężar na większą powierzchnię i chronią podłogę.
Dopasowanie napędu i ogumienia do warunków na obiekcie decyduje o bezpieczeństwie, wydajności i braku kosztownych uszkodzeń posadzek. Zanim wybierzecie konkretną maszynę, dokładnie przeanalizujcie miejsce pracy. To oszczędzi Wam problemów już na etapie dostawy.
Udźwig i wymiary maszyny – parametry, których nie wolno pominąć
Udźwig podnośnika określa, ile osób razem z narzędziami i materiałami może jednocześnie pracować na platformie roboczej. Aby go prawidłowo oszacować, zsumujcie wagę każdego pracownika (80–100 kg na osobę) oraz masę sprzętu i materiałów trafiających na kosz roboczy.Otrzymany wynik zestawcie nie z maksymalnym udźwigiem z karty katalogowej, lecz z tabelą udźwigu dla konkretnej pozycji pracy. Chodzi o wysokość i wychylenie ramienia, przy których maszyna będzie faktycznie operowana.
Dlaczego to takie ważne? Udźwig maleje wraz ze wzrostem wysokości roboczej i kąta wychylenia ramienia. Podnośnik przegubowy o maksymalnym udźwigu 300kg przy pełnym wysięgu bocznym może dopuszczać mniejsze obciążenie platformy. Dlatego sprawdźcie diagram obciążeń producenta dla dokładnej konfiguracji ramienia. Poleganie na pojedynczej wartości z nagłówka specyfikacji to prosty przepis na kłopoty.
Co to oznacza w praktyce? Jedna liczba z karty katalogowej nie wystarczy. Bez analizy diagramu obciążeń łatwo przecenić możliwości maszyny. Równie istotna jest weryfikacja gabarytów maszyny względem trasy dojazdu i samego miejsca pracy. Szerokość najwęższej bramy, przez którą musi przejechać podnośnik, porównajcie z szerokością transportową z karty katalogowej. Zachowajcie bezpieczny margines po każdej stronie.
Sprawdźcie też promień skrętu w kontekście dostępnej przestrzeni manewrowej. Ciasne korytarze hal magazynowych lub place między budynkami często eliminują większe maszyny – nawet jeśli ich wysokość robocza idealnie pasuje do zadania.
Przed zamówieniem warto przejść fizycznie całą trasę – od miejsca rozładunku do punktu pracy. Zmierzcie każde zwężenie, próg oraz nachylenie terenu. Nawet sprawna logistyka dostawy nie pomoże, gdy maszyna nie zmieści się w bramie hali.
Przekażcie dostawcy dokładne wymiary trasy. Na tej podstawie doradca dobierze model, który faktycznie dojedzie do stanowiska pracy.
Weryfikacja udźwigu dla rzeczywistej pozycji ramienia oraz wymiarów maszyny względem każdego punktu na trasie dojazdu – te dwa parametry eliminują najwięcej błędów przy doborze podnośnika.
Uprawnienia UDT i bezpieczeństwo przy doborze podnośnika
Bezpieczeństwo przy pracy z podnośnikiem nożycowym lub przegubowym zaczyna się od formalnych uprawnień. Każdy operator musi posiadać kwalifikacje wydane przez Urząd Dozoru Technicznego. Wymagana kategoria to Podesty ruchome przejezdne.
Obsługa maszyny bez ważnych uprawnień UDT stanowi naruszenie prawa. Firma naraża się wtedy na wstrzymanie prac przez inspektora nadzoru i kary finansowe. Ponosi też pełną odpowiedzialność – zarówno cywilną, jak i karną – w razie wypadku.
Poza kwalifikacjami operatora, odbytym szkoleniem UDT i potwierdzeniem kompetencji egzaminem, użytkownik maszyny ponosi też obowiązki organizacyjne. Przed rozpoczęciem pracy trzeba wyznaczyć strefę bezpieczeństwa pod koszem roboczym i wokół maszyny. W praktyce oznacza to taśmy ostrzegawcze lub barierki w odległości co najmniej równej zasięgowi wysięgnika. W przypadku nożycówek minimalna odległość to 2 m od krawędzi platformy. Strefę trzeba oznaczyć tablicami zakazującymi wejścia osobom postronnym. Każda zmiana pozycji maszyny wymaga ponownego wyznaczenia i oznaczenia tej strefy.
Co ze środkami ochrony indywidualnej? Obowiązkowe są szelki bezpieczeństwa z amortyzatorem upadku, przypięte do wyznaczonego punktu kotwiczenia oraz odpowiedni kask.

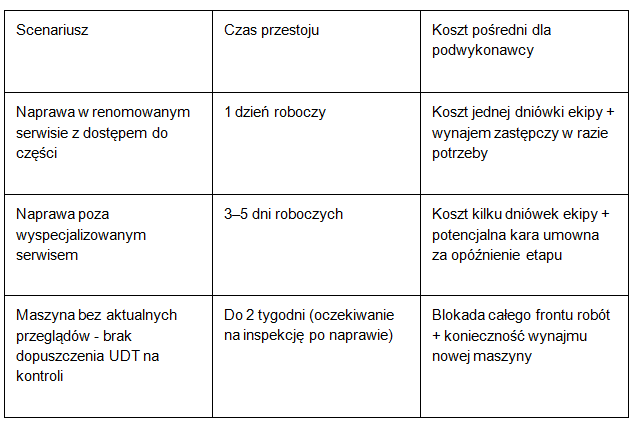

Przy wynajmie podnośnika warto sprawdzić, czy maszyna ma aktualną i pozytywną decyzję UDT oraz aktualne przeglądy serwisowe. Dlaczego to takie istotne? Awaria sprzętu na budowie generuje koszty znacznie przekraczające samą naprawę. Każdy dzień przestoju blokuje ekipę, opóźnia harmonogram i może skutkować karami umownymi.
Autoryzowany serwis dealerski z dostępem do oryginalnych części często rozwiązuje problem w ciągu jednego dnia roboczego. Nieautoryzowana naprawa wymaga diagnozowania metodą prób i błędów, co wydłuża przestój do kilku dni.
Maszyna z aktualną dokumentacją UDT i potwierdzoną historią serwisową minimalizuje ryzyko nieplanowanego przestoju. To właśnie przestoje – nie sama stawka wynajmu – generują największe straty finansowe na budowie.
